[시설관리] 메거란 무엇인가?

메거란?

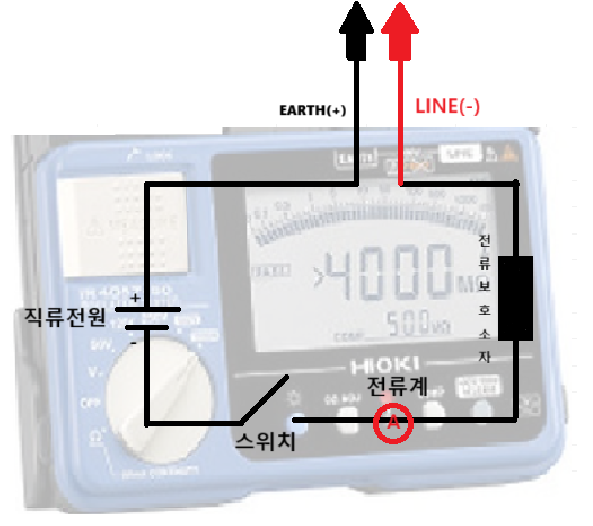

'메거(Megger)'는 '메가옴 미터(Megaohm meter)'의 약자로, 절연 재료의 저항값을 측정하는 장비인 절연저항계를 의미합니다. 영국에서 유래한 특정 브랜드 이름인 '메거(Megger)'가 절연저항계의 대명사처럼 사용되어 널리 알려지게 되었으며, 전기 장비의 절연 상태를 점검하여 감전사고나 화재를 예방하고 기기의 안전성을 확인하는 데 사용됩니다.

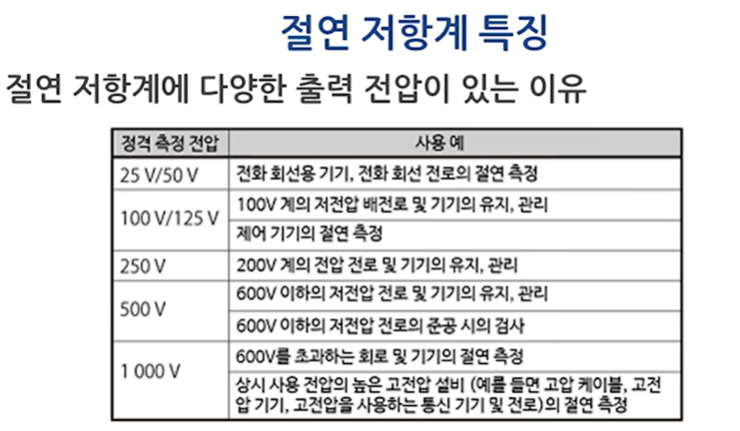

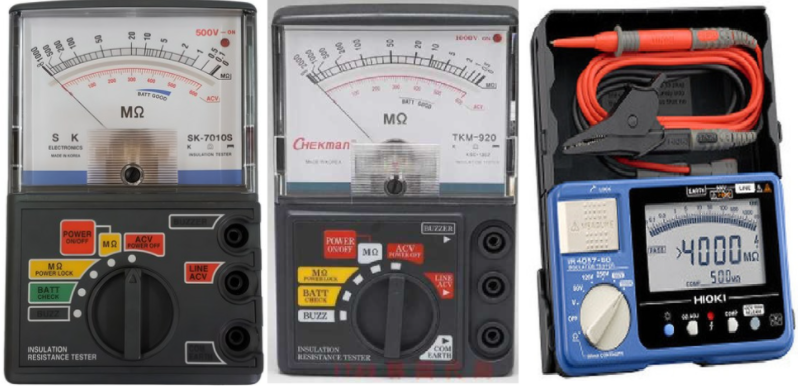

모델별로 시험전압의 크기가 다르기 때문에 무조건 크다고, 작다고 좋은것이 아니라 보통 많이 사용하시는 TKM-910, TKM-920을 예로 들면 TKM-910은 500V/1000MΩ 이고 TKM-920은 1000V/2000MΩ로 측정할 수 있는 범위가 달라진다. DC시험 전압이 고정되 있는 절연저항측정기가 있는반면 DC시험 전압을 선택 사용할 수 있는 측정기도 있다.

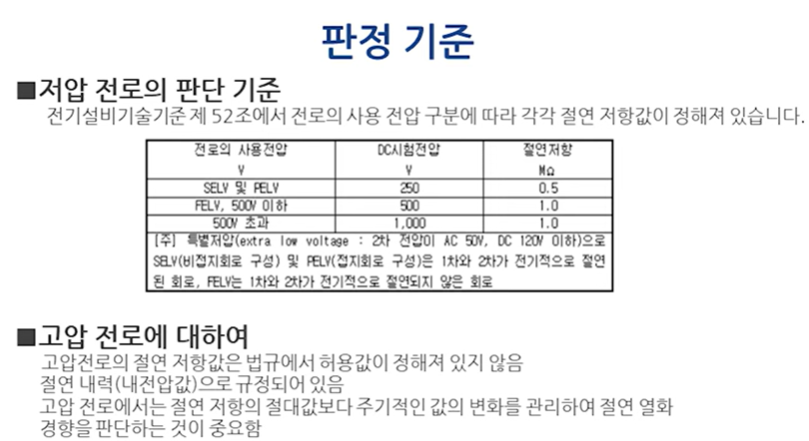

판정기준?
전기설비기술기준 제52조에서 전로의 사용 전압 구분에 따라 각각 절연 저항값이 정해져 있습니다. 이는 저압에 해당하는 규정으로

SELV, PELV, FELV, 500V 전압?
ELV(Extra Low Voltage)은 특별저압으로 2차전압이 AC 50V, DC 120V 이하로 SELV(비접지회로 구성) 및 PELV(접지회로 구성)은 1차와 2차가 전기적으로 절연된 회로, FELV는 1차와 2차가 전기적으로 절연되지 않은 회로를 뜻한다.

접지회로? 비접지회로?

1차와 2차가 전기적으로 절연되지 않은 회로?
변압기,계전기, 원격제어 스위치, 접촉기 등이 1차와 2차가 전기적으로 절연되지 않은 FELV입니다.

S,P,F이해하기




절연이란?
절연은 전기 또는 열이 흐르는 것을 차단하는 행위이며, 전기 회로에서는 원치 않는 전류 흐름을 막아 사용자와 장비를 고전압으로부터 보호하는 전기적 분리를 의미합니다. 이러한 절연을 위해 사용하는 물질을 절연체(또는 절연물)라고 하며, 절연 저항을 통해 그 성능을 평가합니다.
절연이 좋다 = 원치 않는 전류 흐름을 잘 막는다 / 절연이 좋지 않다 = 원치 않은 전류가 흐른다.

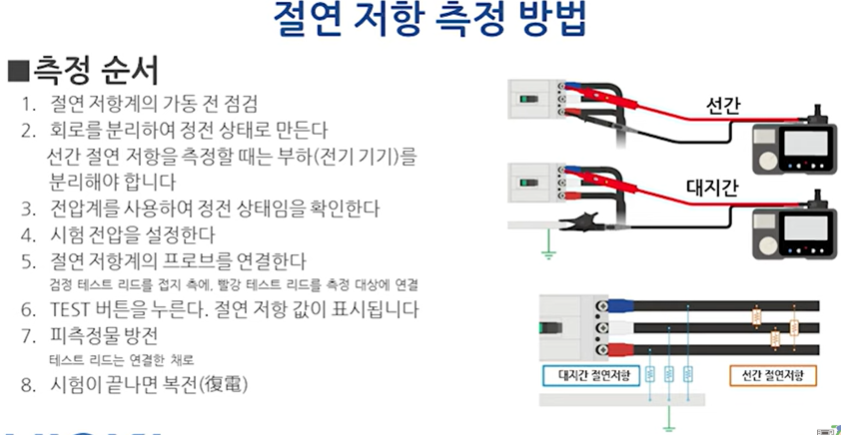

측정방법?
참고자료

1. 일반적인 측정 방법으로 측정하고자 하는 누전차단기를 OFF시킵니다.
2. 검정색 리드선은 분전반의 접지단자에 고정시킵니다.
3. 붉은색 리드선은 측정할 전로에 접촉시킵니다.


1. 접지선이 제대로 땅에 매설되있지 않으면 절연에 문제가 있어도 절연저항이 좋게 나오게 됩니다.
2. 절연저항을 측정하기 전에 접지가 제대로 돼 있는지 확인합니다.
3. 검은색 리드선은 접지에 고정시킵니다.
4. 붉은색 단자는 중선선인 흰색 단자에 접촉 시킵니다.
*만약 접지가 제대로 되어있다면 0MΩ 을 나타낼것입니다., 변압기의 중성점은 2종접지와 녹색 접지는 동일하게 땅에 연결 돼 있기 때문에 절연저항이 매우 낮게 나오는것이 정상입니다. HOT선을 찾기위한 방법은 검전기를 통해 찾으면 되겠습니다.
