[시설관리] VCB, CT, GIPAM3000

25/08/05(입사)



1. 안전보건교육

2. 신입교육 + 일일점검일지 작성요령

신입교육이라고 할건 딱히 없었다. 신규 공장이라 체계가 아직 잡히지 않고, 셋업 중이라 어수선한 분위기에  순찰 돌면서 <일일점검일지>, <정전대응>에 대해 배웠다.

[일일점검일지 항목]

• MAIN VCB 전압
• 변압기 온도
• 전기차 충전기 외관 상태
• 정류기반 전압, 전류

*VCB : 2차 측에 설치된 GIPAM3000(디지털 보호계전기)화면에 출력되는 전압(22900V)이 잘 들어오는지 확인하고 현재 전압을 일지에 작성한다. PT(계기용 변압기)를 통해 한전(KEPCO) 전압을 측정할 수 있다.



[GIPAM3000 디지털 보호계전기 동작]

VCB 2차에 CT(계기용 변류기)를 설치하여 GIPAM3000 단자에 연결한다, GIPAM3000의 설정값 이상, 이하일 때 전압,전류 이상을 확인하여 계전기를 동작시켜 차단기를 차단한다.

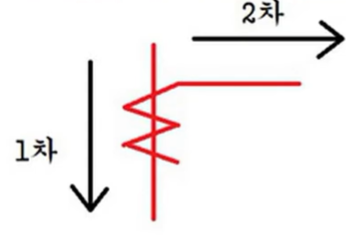

CT1차/2차

CT 1차/2차

CT 참고자료.1



[VCB 작동원리]

각 전류선은 BUS로 1차측/2차측 단자에 연결되있으며 슬라이딩 방식으로 일출, 인입이 가능하다.

GIPAM에 설정된 값에 이상이 있다고 판단되면 GIPAM 계전기에서 차단 신호를 단자로보내 릴레이가 동작하여 OPEN 시키게된다.

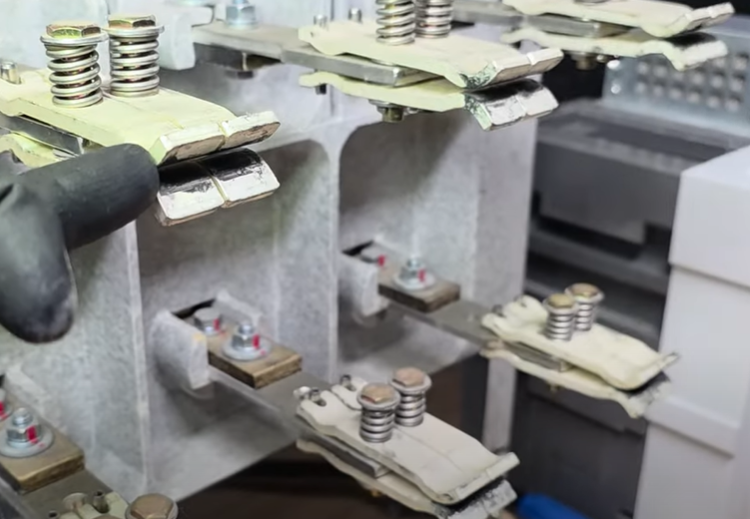

VCB 전류 BUS단자

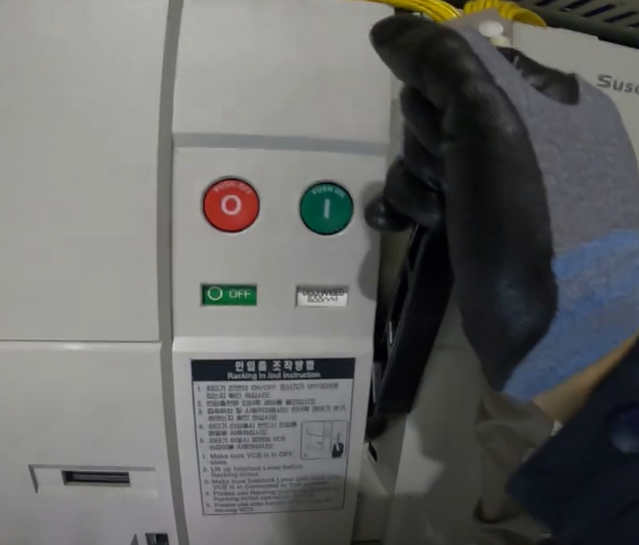

[VCB 수동조작]

수동 동작이 안되면 챔레버를 당겨 charging해주고 압을 넣어주어 동작 시킬 수 있음. 자동 동직 일 때는 릴레이 동작으로 ON/OFF charging없이 가능

VCB 참고자료.1

VCB 참고자료.2

VCB 참고자료.3

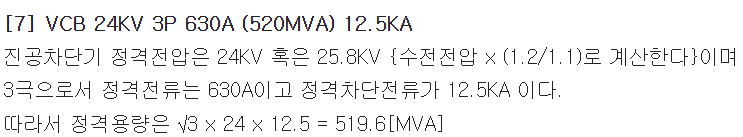

[VCB 용량]

MAIN VCB의 용량은 3P 24kV 630A 12.5kV인데 각 용량을 이해해보자

진공차단기 정격전압은 24KV 혹은 25.8KV {수전전압 x (1.2/1.1)로 계산한다

3극으로서 정격전류는 630A이고 정격차단전류가 12.5KA 이다.

22.9kV 배전선로에 사용되는 VCB는 일반적으로 630A 이상의 정격 전류와 12.5kA 이상의 정격 차단 용량을 갖습니다

*정격전류 630A : 차단기가 안전하게 통과시킬 수 있는 최대 전류가 630암페어(A)라는 의미입니다. 즉, 차단기가 630A까지는 정상적으로 작동하며, 이를 초과하는 전류가 흐르면 과전류로서 차단기가 트립되어 회로를 보호합니다.

*정격전압 24kV : 차단기가 견딜 수 있는 최고 전압을 의미합니다. 24kV는 선간 전압 기준이며, 실제로는 공칭 전압(22kV)에 1.2/1.1을 곱한 값입니다. 차단기가 견딜 수 있는 최대 전압을 의미합니다.

*정격차단전류 12.5kA : 차단기가 안전하게 차단할 수 있는 최대 단락 전류가 12,500암페어(12.5kA)라는 의미입니다. 즉, 회로에 예상되는 단락 전류가 12.5kA를 초과하면 차단기가 손상될 수 있다는 뜻입니다.  차단기가 안전하게 차단할 수 있는 최대 전류를 의미합니다. *정격용량이란 : 차단기가 안전하게 차단할 수 있는 최대 전력을 의미합니다. 즉, 차단기가 고장이나 과부하 상황에서 회로를 안전하게 차단할 수 있는 한계를 나타내는 값입니다.
